HSK vs BT HOLDER

WANABE 2021. 4. 4. 21:51

요즘 회사에서 큰 개조를 앞두고, BT와 HSK HOLDER에 대한 장단점 분석이 필요해서, 이번 기회를 이용해서 BT와 HSK TYPE HOLDER의 장단점을 짚고 넘어가고자 한다.





1. BT/ HSK TYPE HOLDER 개념

0) HOLDER 기본 명칭

이미지 출처 : 삼천리 기계 공식 블로그



1) BT : 일본에서 유래, CAT TOOL HOLDER와 유사

- 체결 원리 : 후단 풀스터드 볼트를 당김으로서, TAPER부 1면 구속으로 체결되는 방식

- 참고

  • BTXX에서 XX는 테이퍼의 사이즈와 일치하며, 숫자가 커질수록 테이퍼도 커진다.
  • CAT TOOL HOLDER와의 차이점 : 플랜지 SYSTEM(드로바 샤프트로 추정)이 다름, 혼용 불가



2) HSK : 독일어로, Hole(구멍) Schaft(축) Kengel(테이퍼)의 머리글자

- 단면도

- 특징

  • 고속회전에 대응 가능 : 테이퍼 구멍이 원심력에 확대 되는 경우, 테이퍼축 탄성변형의 활동으로, 항상 테이퍼 구멍과 밀착하여, 2면 구속 유지
  • 고정도를 보증 : 장착반복정도 2미크론 보증
  • 강성이 높음 : 2면 구속이기 때문에, 레디얼, 쓰러스트 방향 모두 고강성
  • 이탈이 간단 : 분리 보조 기능 有, 공구 열팽창 시에도 확실한 분리 가능
  • 퀵체인지 시스템에 충실 : 센터 급유, 단면 급유 방식 선택 가능

- 체결 원리



2. BT/ HSK TYPE HOLDER 장단점

1) 종합

  BT HSK CAPTO
파악력 (접촉면적) 하 중 상
토크전달 하 중 상
고속밸런스 하 상 중
주축관통 상 하 중
취급 용이성 상 중 하
가성비 상 중 하





2) 참고1

이미지 출처 : 삼천리 기계 공식 블로그





3) 참고2

이미지 출처 : TOOL HOLDER EXCAHNGE





3. 참고

1) 이면 구속 : HOLDER 스핀들 클램프 시 구속되는 면의 개수

이미지 출처 : 삼천리 기계 공식 블로그

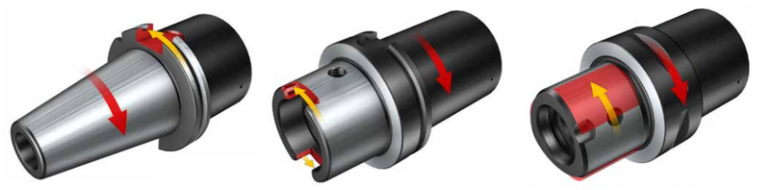

2) 홀더별 토크 전달 부위 및 무게중심

이미지 출처 : 샌드빅 코로만트

  • 노란색 화살표, 빨간색 면 : 설비에서 직접적으로 토크가 전달되는 부위
  • 빨간색 화살표 : 툴의 무게중심에서 큰 개조를 앞두고, BT와 HSK HOLDER에 대한 장단점 분석이 필요해서, 이번 기회를 이용해서 BT와 HSK TYPE HOLDER의 장단점을 짚고 넘어가고자 한다.





5. 향후 더 알아볼 예정

1) 탑툴링시스템즈 : C-JET HOLDER 적용 가능성

2) BTT HOLDER : BT HOLDER와 혼용 사용 가능한가? - 고정도 가공 필요 시 BT HOLDER 사용 가공 설비에 BTT 홀더 적용을 통해 고정도 가공을 할 수 있는가? - 아마 드로바 샤프트 사양이 달라 혼용은 안될 듯...
